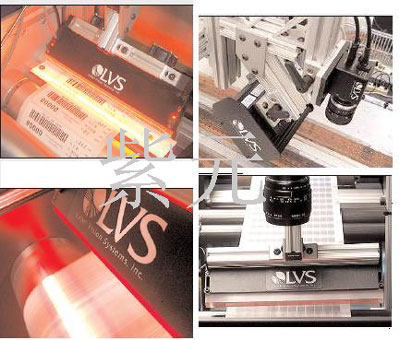

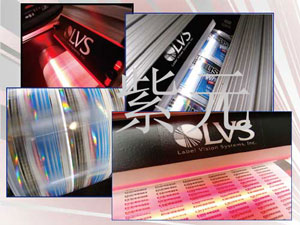

Microscan LVS 7000在線打印質量檢測系統
儀器介紹
如何使你的印刷質量檢測過程提高效率和降低費用？是否可以訓練出一雙火眼金晴讓它每天24小時，每周七天檢測印刷中的商標，并且永遠不需要休息、休假和加班工資？這對你的業務將意味著什么？東林光學提供的基于機器視覺技術的 LVS7000 模塊式在線印刷質量檢測系統正是你夢寐以求的。
技術參數
ISO 條碼檢測模塊:
LVS 7000 ISO條碼檢測模塊可以根據ISO印刷質量標準檢測線形和二維條碼的任意組合(包括PDF-417, Micro PDF, Data Matrix ECC-200, RSS, Composite Codes以及其他需要的條碼) 。被測條碼可以在一張商標上以任意方向排列，任何數量，任意碼制的混合，以及多個商標交叉或排列的情況。
與條碼確認不同，ISO 條碼檢驗?zāi)K實際讀取和分析1-D或2-D條碼符號，根據相關國際標準和規范(例如. ISO 15415, ISO 15416,以及碼制規范), 給出條碼的符號等級 (A, B, C, D, 或 F) 。
色彩跟蹤模塊:
LVS 7000 色彩跟蹤模塊基于Delta-E 技術分析圖像與圖像之間的色彩變化。根據預先設置的色彩標準，用戶定義的允差范圍，報警值和選定的色空間，通過實時色彩監視保證印刷色彩的一致性。用戶可變參量允許操作人員設置允差范圍，當測量結果超過允差時，系統會自動報警。
匹配模塊:
LVS 7000匹配模塊能夠檢測多種印刷缺陷，包括：細線，污點，濺墨，套準偏差，漏印等。LVS設計的特殊算法使得測量高速和精確。這些算法還包括了我們獨特的“可變數據”功能，用于評價在模式匹配和缺陷之間的可變數據。系統能夠以線速檢測甚至小到0.002英寸的缺陷。
條碼確認模塊:
條碼“確認”和條碼“檢驗”經常被混淆。條碼檢驗比條碼確認的過程要更加專業。LVS 7000的條碼確認模塊設計用于單純采集和解讀條碼，以保證每個通過觀察區域的條碼100%被確認。LVS 7000的條碼確認模塊能夠?qū)θ我夥较蚺帕械木�形和二維條碼的任意組合解碼，即使它們?cè)谟^察區域的同一位置。LVS 7000還能夠掃描和確認變量（升序排列、降序排列或來自文件）以及固定數據符號。確認模塊能夠以非常高的速度采集圖像，并勇敢地捍衛我們的聲明：“LVS 7000可以達到無限速度。”
光學字符檢驗(OCV)模塊:
LVS 7000 OCV模塊能夠以前所未有的速度校驗磅值低至二個打印點的人可識讀字符（一個印刷點定義為1/72英寸）。LVS 7000 OCV模塊確保能夠根據一個已知的區域或數據庫識別和校驗ALPHA數字字符串。系統可以校驗變量（升序排列、降序排列或來自文件）以及固定數據符號。因?yàn)橄到y(tǒng)“知道”在一個給定的區域應當是什么字符，可以設置一個質量限度，如果沒有滿足這個限度，就會報告錯誤。
光學字符識別(OCR)模塊:
與OCV模塊不同，LVS 7000 OCR 模塊能夠識讀字符和報告數據內容。這些數據一般隨機變化而且其內容在識讀前并不知道。一個例子是在缺失傳統的機器可識讀符號的情況下采集數據�？梢栽O(shè)置一個質量限度因?yàn)橐粋�(gè)給定的字符要么可識讀要么不可識讀。一個重要的注意事項是，系統/應用必須明確給定位置的給定字符是數字還是字母，因?yàn)橄到y(tǒng)不能可靠地分辨，比如在"I", "1" 和 "l" 或"0" 和 "O"之間。
標準功能
當使用LVS 7000系統時，每一個模塊都有一個用戶定義靈敏度條，靈敏度水平設置為“高”時，用于檢測微小的變化，如果需要較低的靈敏度，操作人員可以設置較低的靈敏度水平，允許中等水平的變化。每一個部份都允許變量控制，控制方式也由操作人員設定。一個典型的LVS 7000 系統報價時包括“報警響應到錯誤發現”功能，包括一個燈塔和高/低輸出，用戶的技術人員利用這一功能實現出錯時停止印刷、可視報警、音響報警、數字I/O輸出或控制繼電器執行需要的動作。
易于使用: 一個任務只需開始時設定一次，使用時調用存儲的文件即可開始運行這一任務。
安全: 口令保護以避免未經授權的改變
完整報告: 事件檢測可以作出詳細的報告或存儲為摘要格式，也有標準的報告格式。用戶自定義報告需另行付費。所有報告和結果都附加日期和時間信息并且存檔供客戶分析使用。
主要特點
